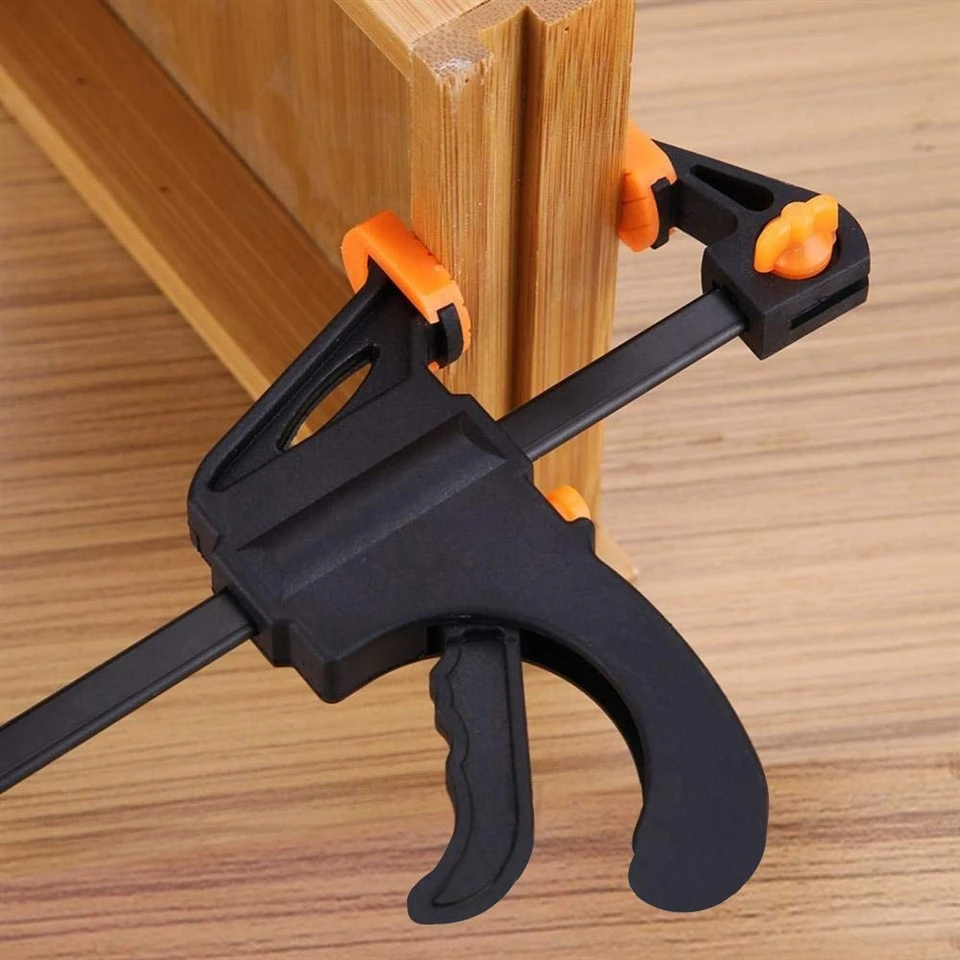

A Quick - markolati bilincseket világszerte műhelyekben használják, amelyek híresek egy - átadott működéséről, sebességéről és sokoldalúságáról. Gyors - A markolatok egy csúszó sáv mechanizmust használnak egyedi triggerrel - működtetett tengelykapcsoló rendszerrel. Ez a kialakítás lehetővé teszi a gyors állkapocs -beállítást és a szorítást minimális erőfeszítéssel, ideálissá téve őket a - UPS ragasztáshoz, a munkadarabok tartása, a fényszerelvényhez.
Előírások
Maximális állkapocsnyitás:A rudhossz határozza meg. A standard méretek tartalmazzák a 4 ', 6 ", 8' ', 10' ', 12", 18 ", 24" -t. Néhány nehéz - szolgálati modell nagyobb lehet.
Bar anyag:Általában bevont vagy megkeményedett acél az erő és a sima csúszás érdekében.
JAW PADS:Gyakran eltávolítható/cserélhető műanyag vagy gumi párnák a munkadarabok felületének védelme érdekében.
Indító mechanizmus:Ergonómiailag tervezett műanyag trigger, amely vezérli a rudat megragadó tengelykapcsolót.
Engedje el a karját:Ez egy olyan kar, amely gyakran élénken színű, hogy azonnal kiszorítsa a tengelykapcsolót, és szabadon csúsztassa a mozgó állkapocsot.
Anyagok:Elsősorban magas - ütésmérnöki műanyagok (például üveg - kitöltött nylon) a testhez, a trigger és a felszabadító karhoz. A fém alkatrészek közé tartozik az acélrúd, a tengelykapcsoló mechanizmusa és a rugó (ek).
Általános típusok
Méret és kapacitás szerint:
Mini/4 hüvelyk:Ideális kis projektekhez, kézművességhez, elektronikához, modellkészítéshez. Alacsony profilú, könnyű szorítóerő.
Standard (6 ", 8", 10 '', 12 "):Az általános famegmunkálás, a kabinet összeszerelésének és az otthoni barkácsolás munkájának munkája. Mérsékelt erő és torok mélysége.
XP/nagy teherbírású (18 '', 24 "):A magasabb erő alkalmazásokhoz tervezték (bútorépítés, szerkezeti ragasztó - UPS). A megerősített testek, a mélyebb torok és a szignifikánsan magasabb szorítónyomás -besorolások vannak.
Egy - átadott mély torok:Kifejezetten a széles panelek vagy dobozok középpontjába való bejutáshoz tervezték, és a torokmélységeket lényegesen nagyobb, mint az azonos rúd hosszúságú modelleknél.
Gyártási folyamat áttekintése
Fröcsködés:A műanyag alkatrészek alapvető folyamata:
Penész tervezés és gyártás:A precíziós acélformák CNC -vel vannak megmunkálva minden egyedi műanyag részhez (karosszéria, trigger, felszabadító kar, állkapocs, csúszó állkapocs).
Anyagkészítés:A magas - ütközési műszaki műanyagok (pl. Üveg - kitöltött nylon) szárítják és táplálják az öntőgépekbe.
Öntvény:A műanyag pelleteket megolvasztják és nagynyomás alatt injektálják az öntőformákba. A hűtési ciklusok megerősítik az alkatrészeket.
Kitöltés és vágás:Az öntött alkatrészeket kiürítik, és minden felesleges műanyagot (vaku) levágnak.
Fémkomponens gyártása:
Bár előállítása:Az acélrudakat pontos hosszúságra vágják. Gyakran bevontak (pl. Fekete -oxid vagy polimer bevonattal) a korrózióállóság és a sima csúszás érdekében.
Tengelykapcsoló mechanizmus:A kis acél tengelykapcsoló alkatrészeit (pangákat, rugókat) bélyegzik, képződnek, hőt - kezeltek (keménység érdekében) és potenciálisan bevonva.
Rugók:A kompressziós és torziós rugókat tekercses gépek útján gyártják.
Sub - Szerelés:
A műanyag alkatrészek kezdeti összeszerelésen mennek keresztül (pl. A párnák rögzítésével az állkapocsokhoz, a perselyeket csúszó alkatrészekbe illesztve).
A fém tengelykapcsoló mechanizmusa össze van szerelve a mozgó állkapocs -kocsiba.
A rugókat a kijelölt helyzetükbe illesztik.
Végső összeszerelés:
Az acélrudat a rögzített állkapocs -karosszérián keresztül helyezik be.
A Pre - összeszerelt mozgó állkapocs -kocsit (tengelykapcsolóval és rugókkal) a sávra helyezzük.
A fő műanyag testet a rúd körül összeszerelik és mozgó állkapocs, rögzítve.
A trigger mechanizmus kapcsolódik a tengelykapcsoló kiadásához.
A kiadási kar becsapódik vagy a helyére csavarozva van.
A végső állkapocs párnák vannak rögzítve, ha korábban nem hajtják végre.
Minőség -ellenőrzés és tesztelés:
Az állkapocs sima csúszása a bár mentén.
A tengelykapcsoló pozitív elkötelezettsége és leválasztása a ravaszt és a felszabadító karon keresztül.
A szorítóerő ellenőrzése (minta tesztelése).
A hibák vizuális ellenőrzése.
Csomagolás:A bilincseket megtisztítják, szükség esetén kenjük, és bármilyen utasítással vagy kiegészítővel csomagolják.
